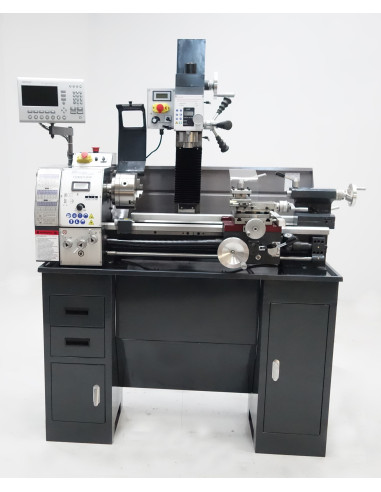

Machine combinée d’établi de grandes capacités. Très bonne précision et rigidité appréciable. Il permet de percer, fraiser et tourner avec un minimum d’encombrement. Équipé de série d’un affichage digital de profondeur de perçage et de vitesse de rotation, il allie confort de travail et large passage de broche. Pour réduire les temps de fabrication, ce modèle est agrémenté d'un affichage de position 2 axes.
Machine combinée capacités. Très bonne précision et rigidité appréciable. Il permet de percer, fraiser et tourner avec un minimum d’encombrement. Équipé de série d’un affichage digital de profondeur de perçage et de vitesse de rotation, il allie confort de travail et large passage de broche. Pour réduire les temps de fabrication, ce modèle est agrémenté d'un affichage de position 2 axes.
Mandrin de grand diamètre, gros passage sur le banc. Ce dernier est à doubles prismes rectifié, trempé HF à 52-55HRC. Vitesse de broche ajustable par variateur électronique. Affichage digital de la fréquence de rotation
Boîte d’avances et de filetages sous carter étanche. Avances automatiques sur les 2 axes. Barre de chariotage indépendante. Inverseur mécanique (baladeur en bain d’huile) pour filetages à gauches. Blocage de la poupée mobile par excentrique. Réglage possible du jeu sur les 3 coulisses. Gestion indépendante de la tête de fraiseuse
Descente fine micrométrique avec affichage digital de la position de la broche. Tête inclinable à +/-90°
Utilisation possible de l’avance automatique en fraisage. Ce combiné est équipé de série de la Visu pour la version DRO, lunette fixe, lunette de suivi, mandrin 3 mors Ø160mm, coffret 7 outils à plaquettes carbure, plateau Ø220mm, contre pointe, contre pointe tournante, protection de la vis mère, sélecteur de filetage, mandrin et outil de fraisage, caisson avec tiroirs.
|
RÉFÉRENCE |
JY290V-F |
|
Entre pointes |
700 mm |
|
Hauteur de pointe |
150 mm |
|
Diamètre usinable au-dessus du banc |
280 mm |
|
Passage de broche |
38 mm |
|
Cône de broche |
CM 5 |
|
Plage de vitesses de rotation, variable |
50 - 1000 / 100 - 1800 tr/min |
|
Avances longitudinales |
(14) 0,07 - 0,65 mm/tr |
|
Avances transversales |
(11) 0,03 - 0,12 mm/tr |
|
Filetages métriques |
(18) 0,2 - 3,5 mm |
|
Filetages pouces |
(21) 8 - 56 tpi |
|
Course du fourreau de contre-pointe |
85 mm |
|
Cône du fourreau de contre-pointe |
CM 3 |
|
Dimensions rainures T du chariot |
12 mm |
|
Puissance en continu 230V/50Hz |
1,5 kW / 2CV |
|
Tête de fraisage |
|
|
Diamètre de perçage maxi |
20 mm |
|
Capacité de surfaçage maxi |
63 mm |
|
Capacité de fraisage maxi |
20 mm |
|
Col de cygne |
170 mm |
|
Vitesse de broche, variable |
50 - 2250 tr/min |
|
Cône de broche |
CM 2 |
|
Tête de fraisage orientable |
-90° à +90° |
|
Réglage de hauteur tête de fraisage |
260 mm |
|
Puissance en continu 230V/50Hz |
600 W |
|
Encombrement |
1418 x 640 x1532 |
|
Poids |
298kg |
|
Colisage |
1500x700x700 330kg |
