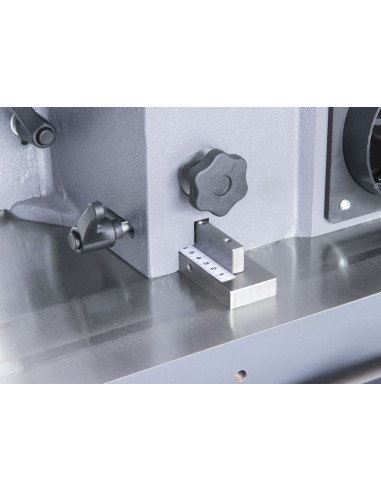

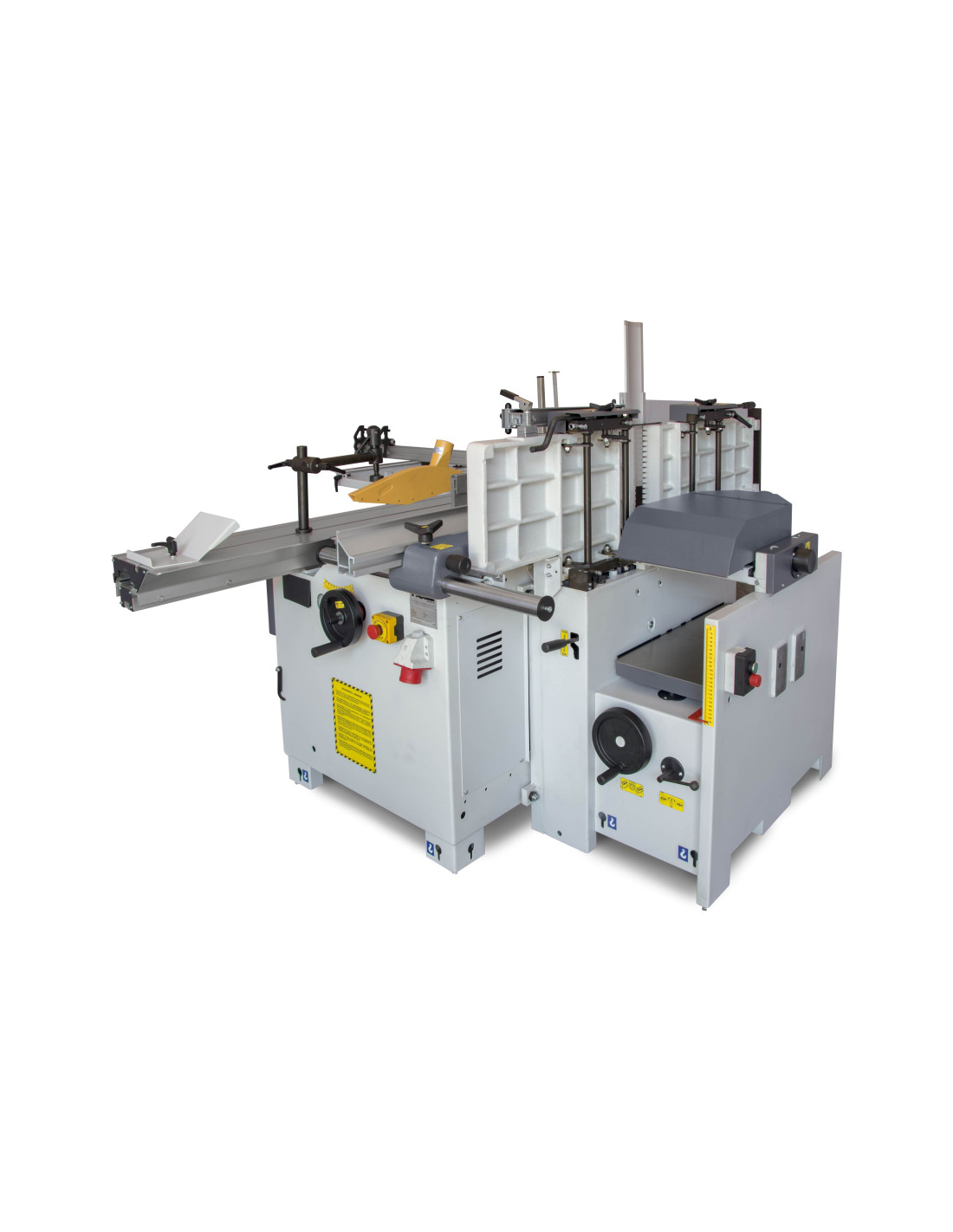

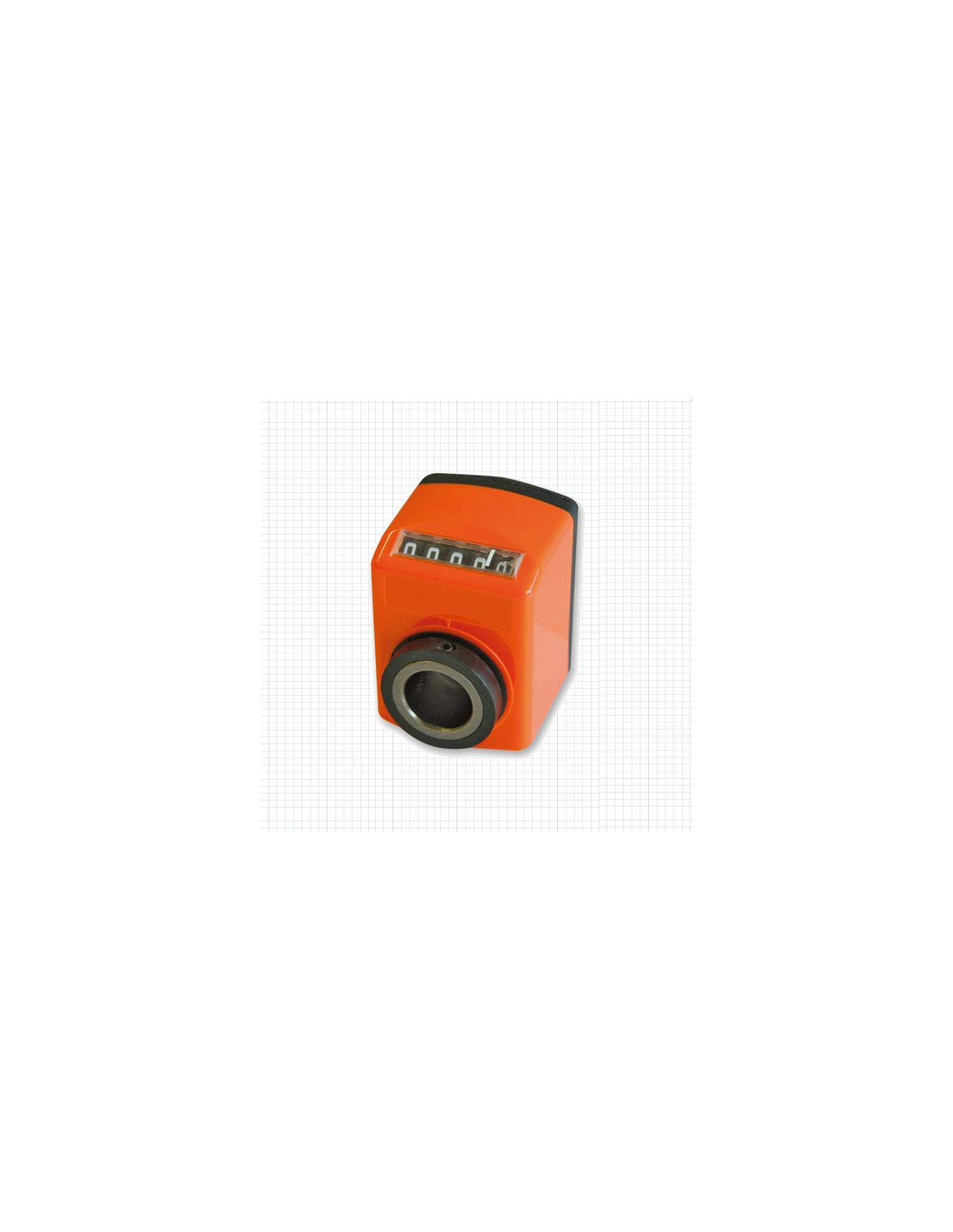

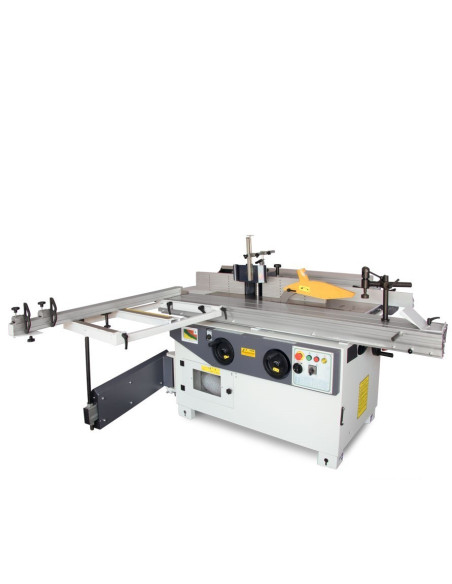

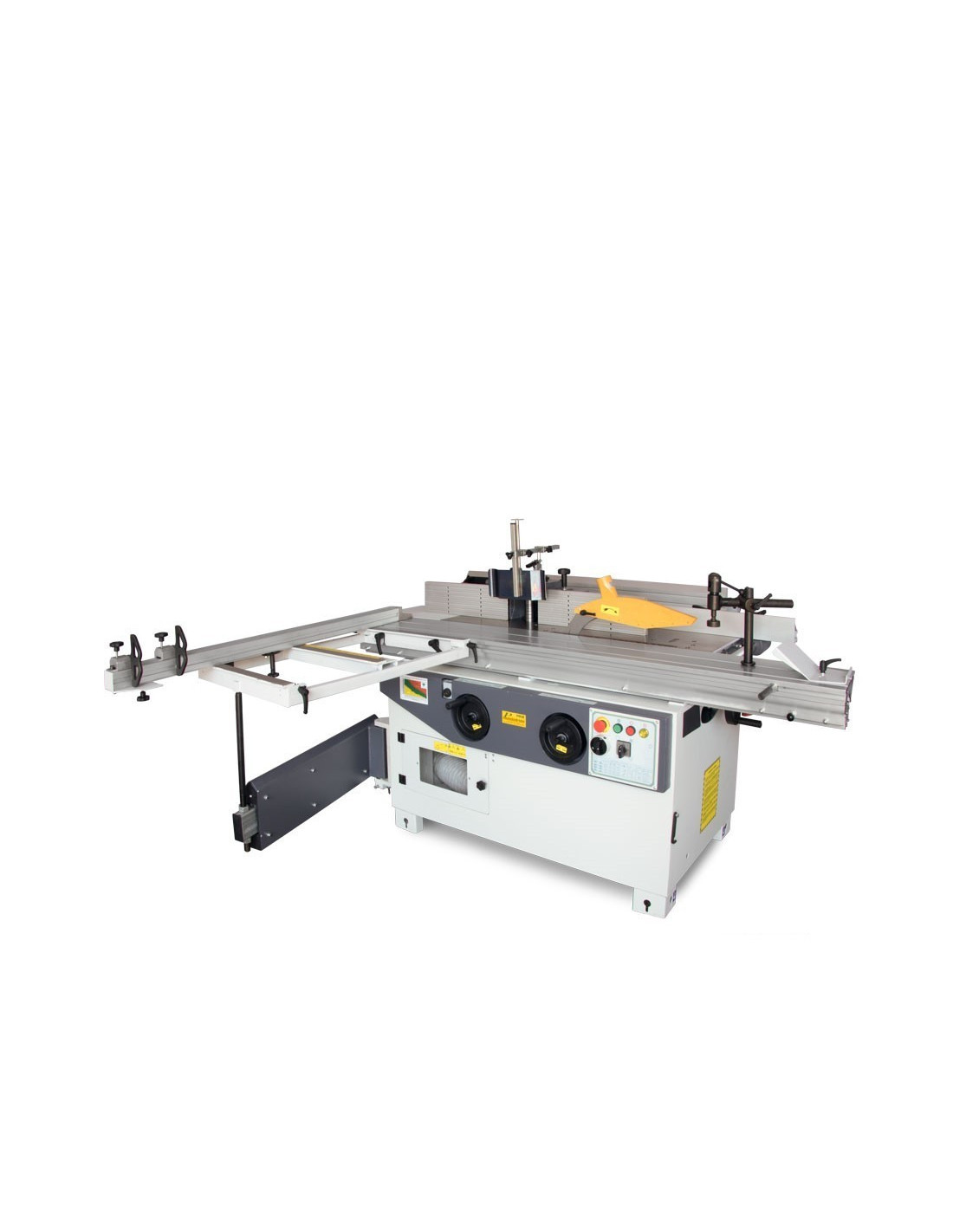

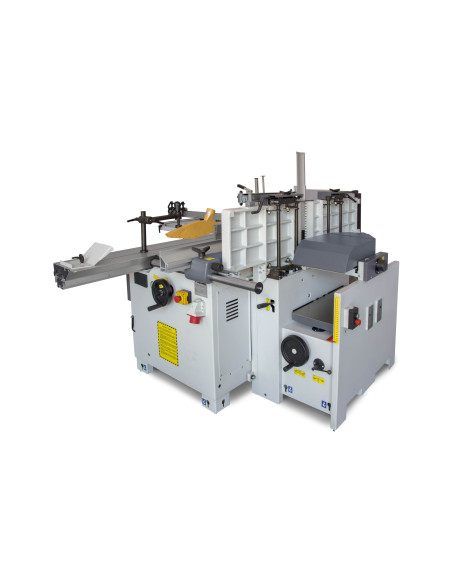

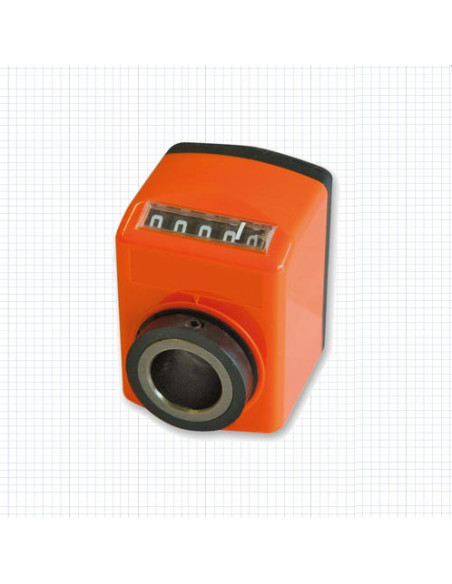

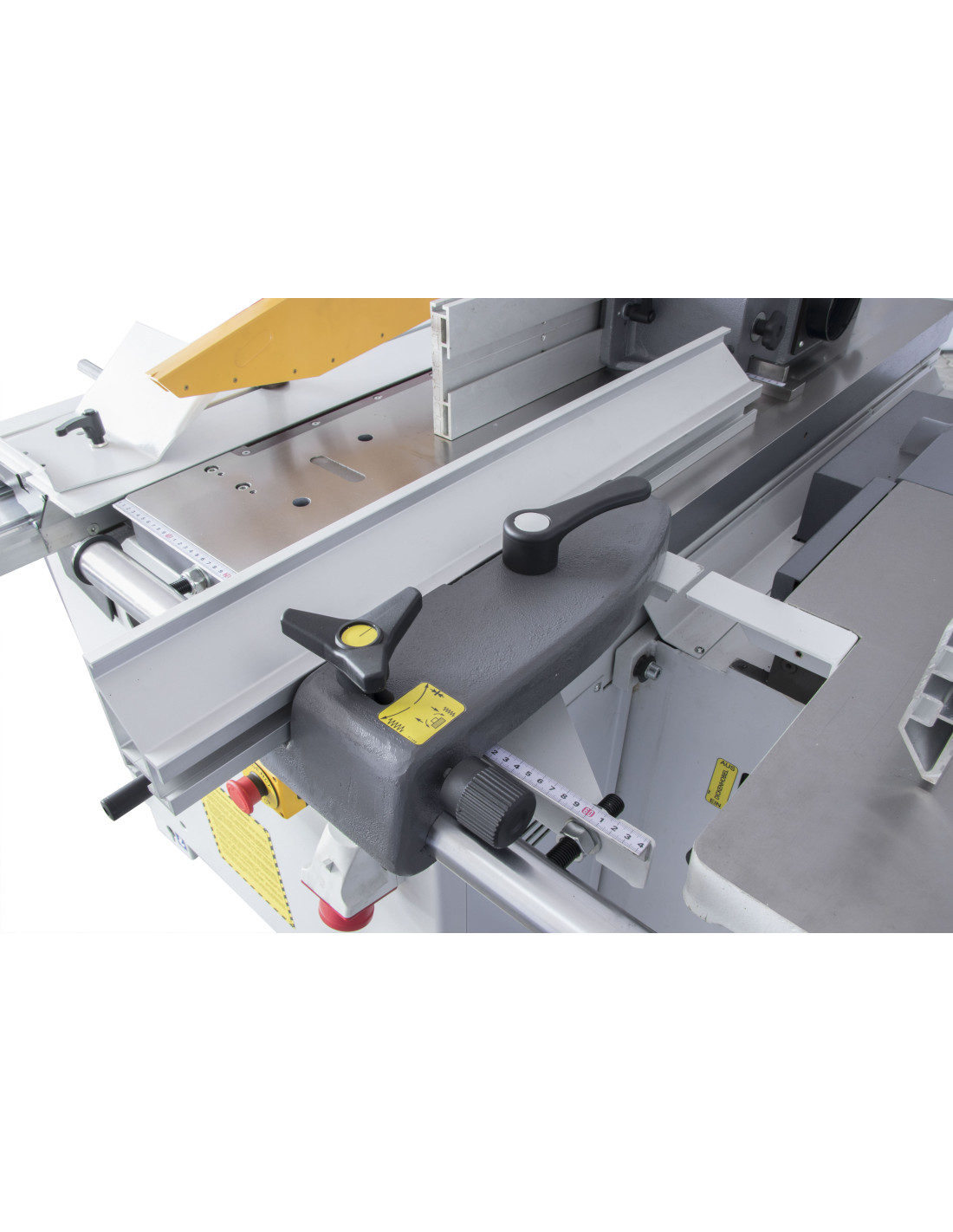

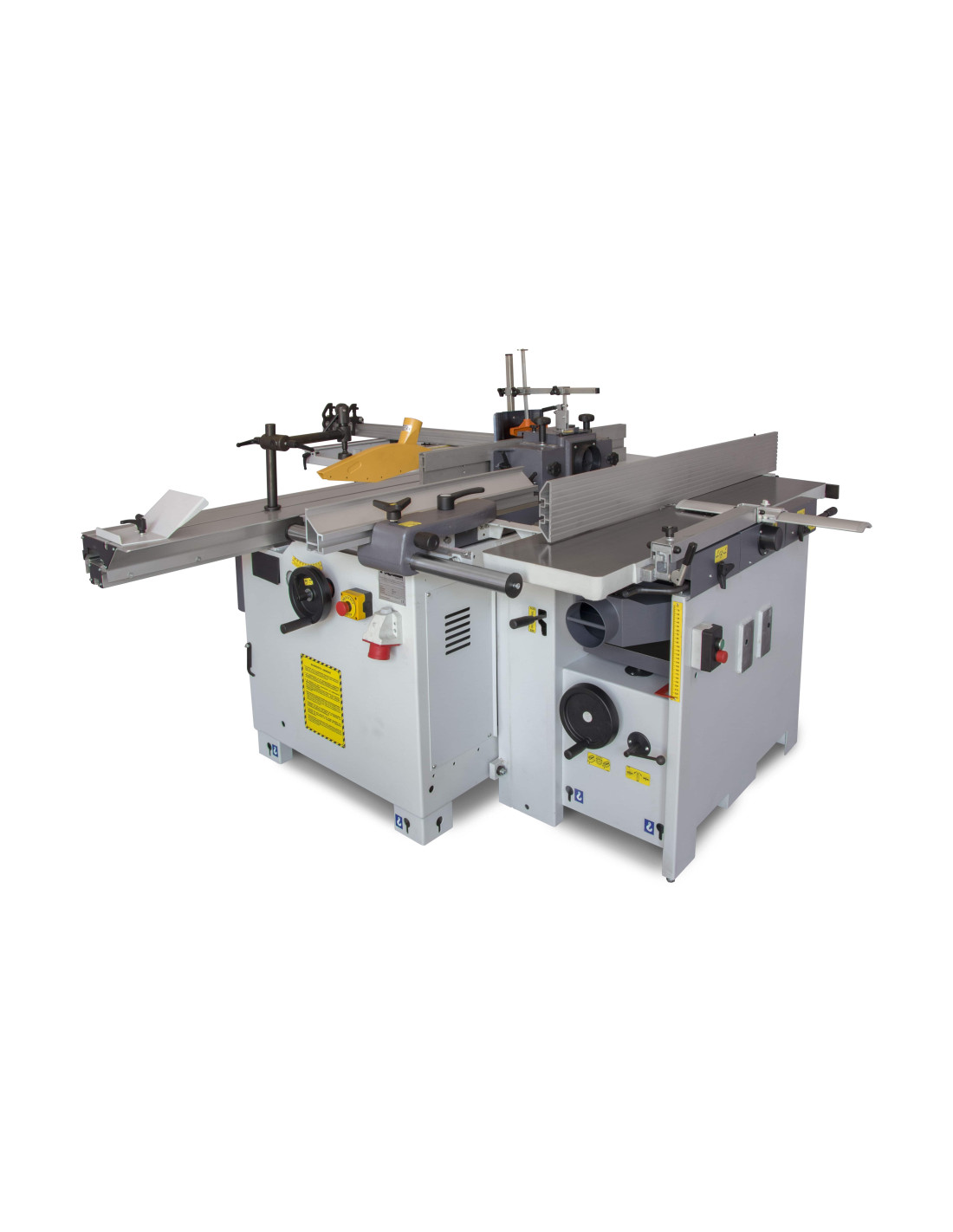

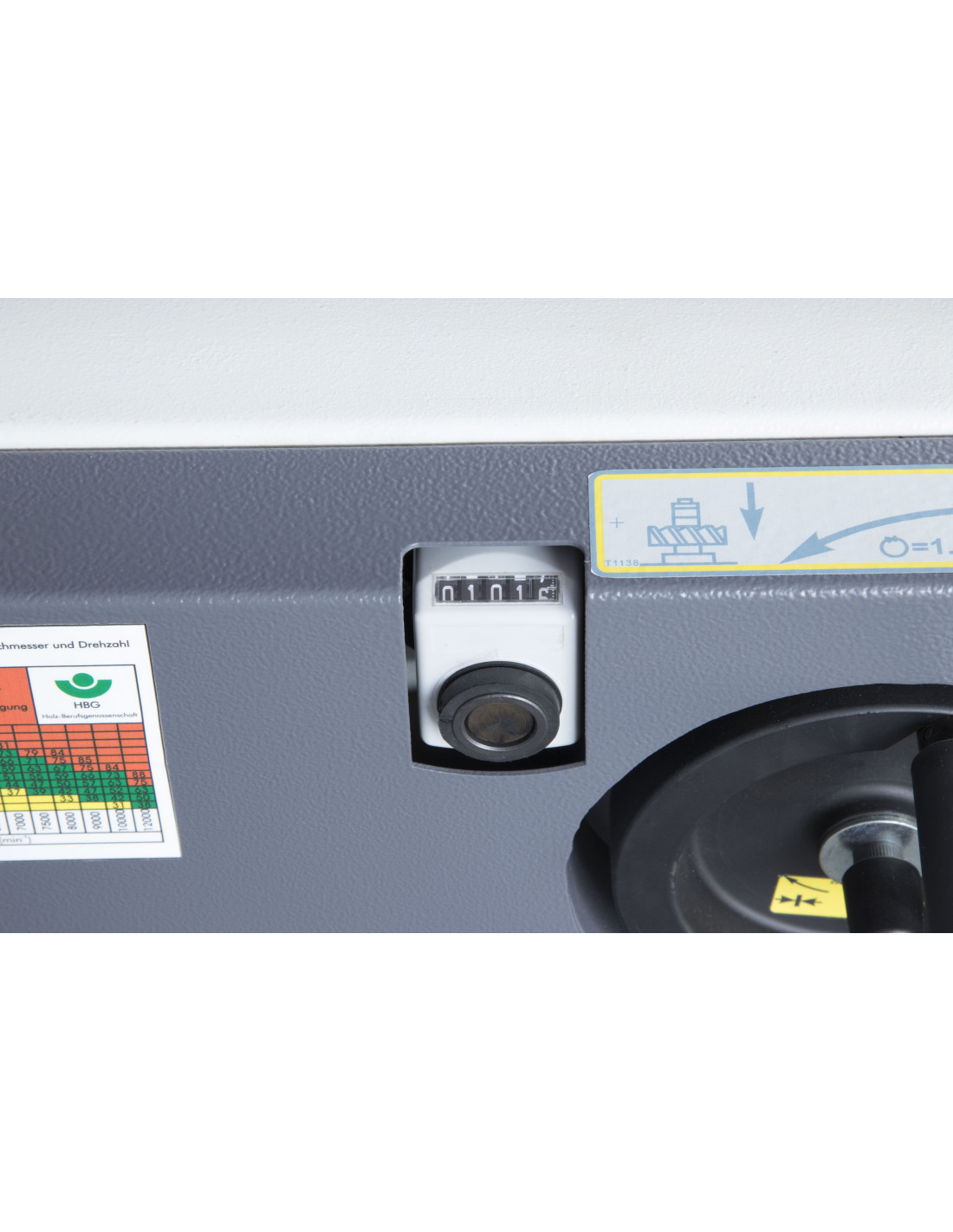

Le combiné 5 opérations possède une très grande capacité de sciage et de toupillage. Le bâti est en tôle mécano soudée de forte épaisseur et le chariot aluminium ras de lame glissant sur des rails trempés est de haute précision. La combinée 5 opérations possède une très grande capacité de sciage et de toupillage. Le bâti est en tôle mécano soudée de forte épaisseur et le chariot aluminium ras de lame glissant sur des rails trempés est de haute précision. La combinée comprend aussi une règle télescopique de 2 500mm avec 2 butées sur cadre de chariot à équarrir. Elle dispose d'un guide parallèle avec ajustement micrométrique, d'une lame de scie inclinable de 0-45° ainsi que d'une table en fonte rectifiée et d'une table de dégauchissage à ouverture perpendiculaire coté toupie-scie. Le carter de toupillage (avec guides à barrettes de sécurité et déplacement micrométrique), le compteur mécanique (pour la lecture de la hauteur de rabotage et de l'arbre de toupie) et la toupie à arbre fixe font aussi partis des fonctions de cette combinée.
Montage : 2 heures / 1 personne
Scie
Table fonte 1250x450mm
Rallonge arrière tôle 400x450mm

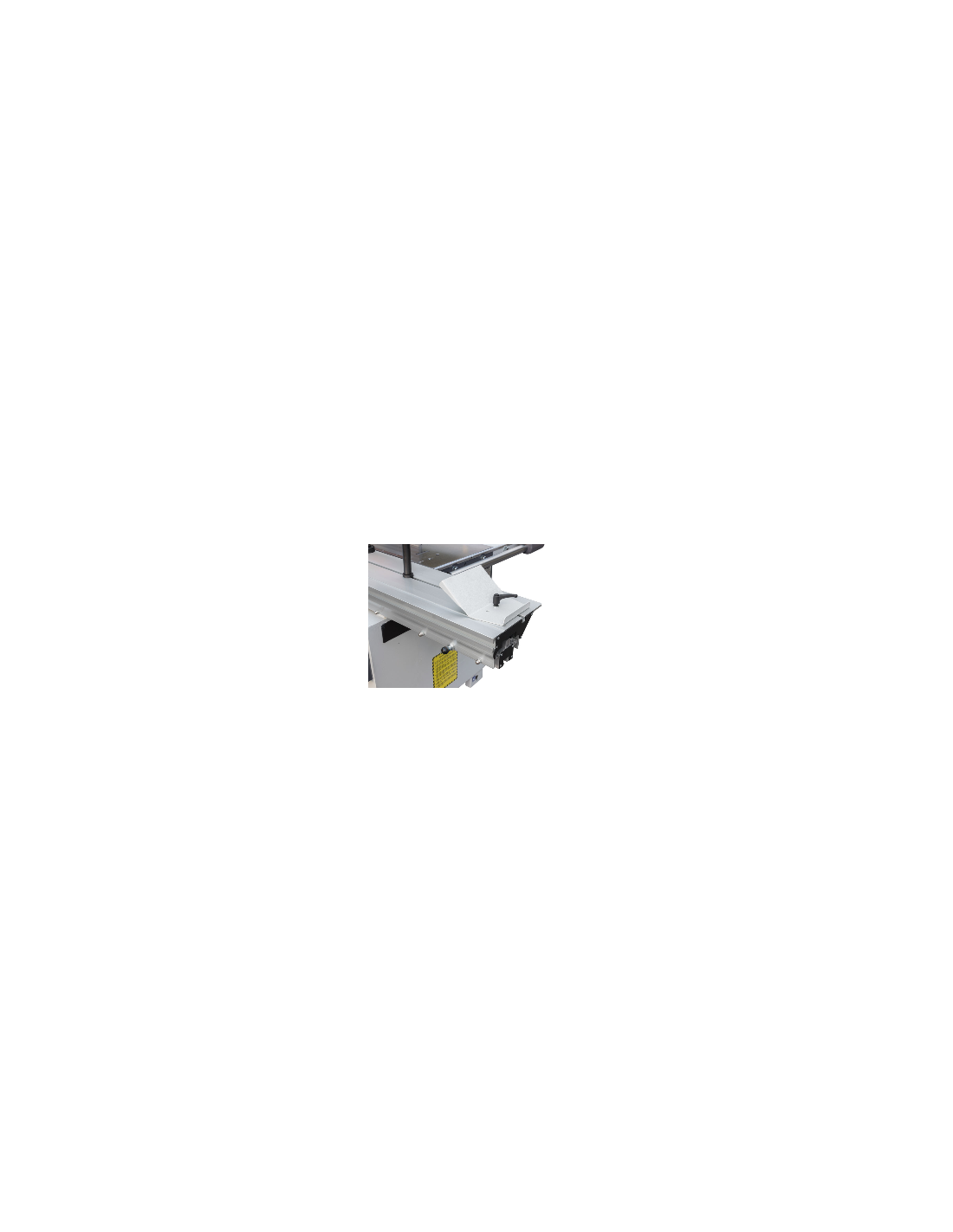

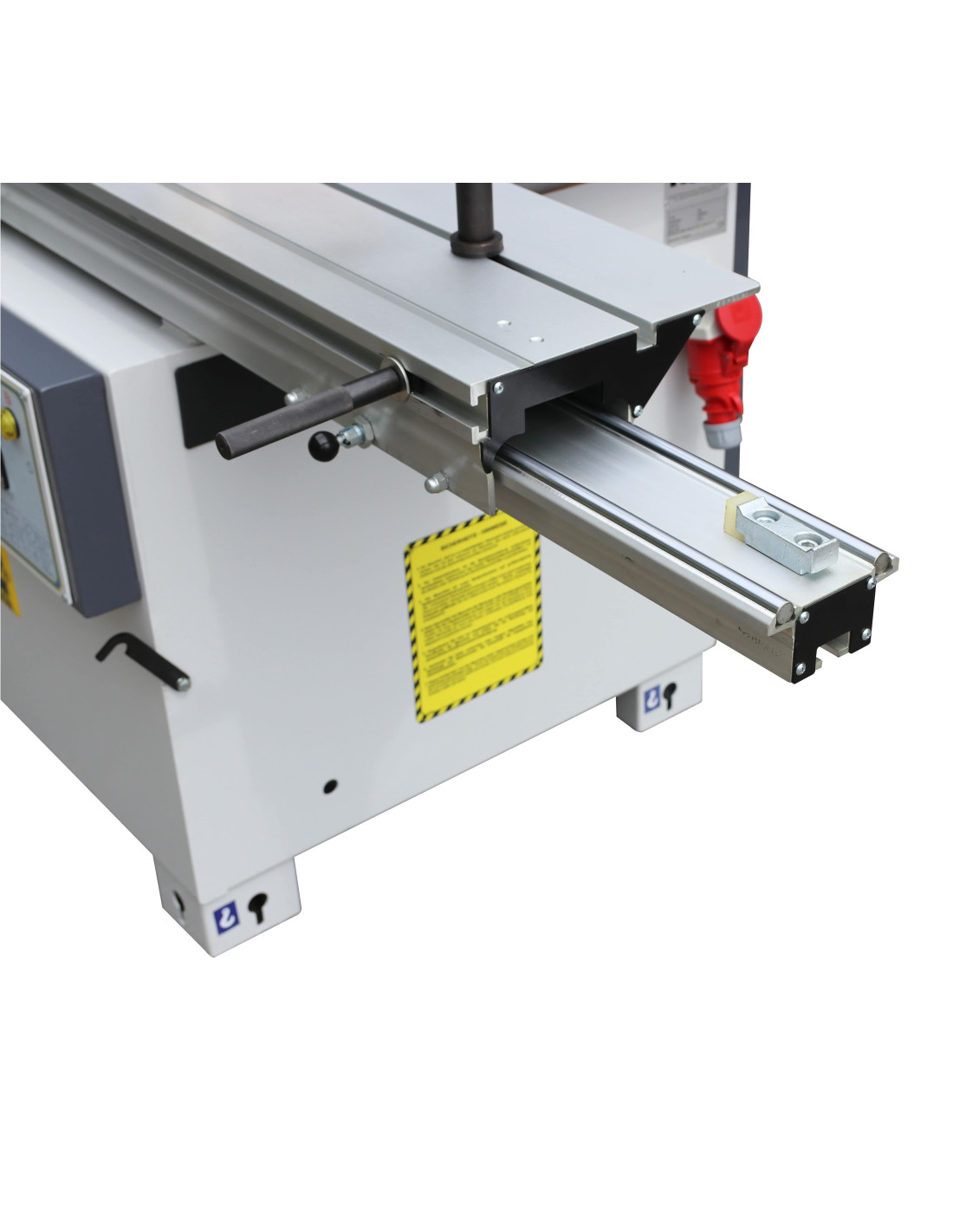

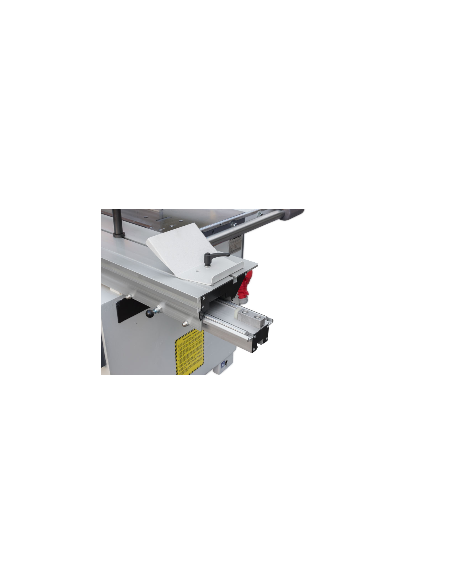

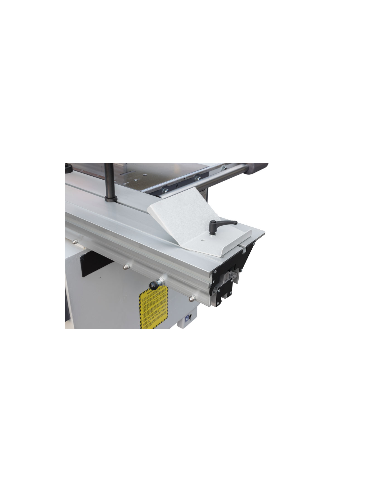

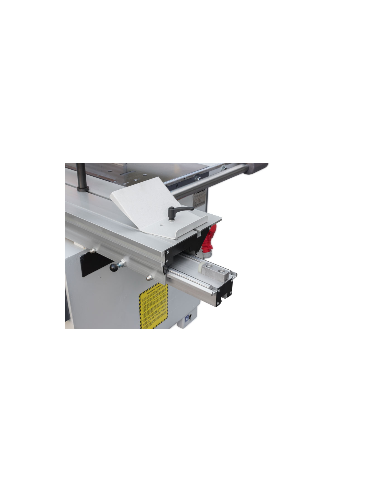

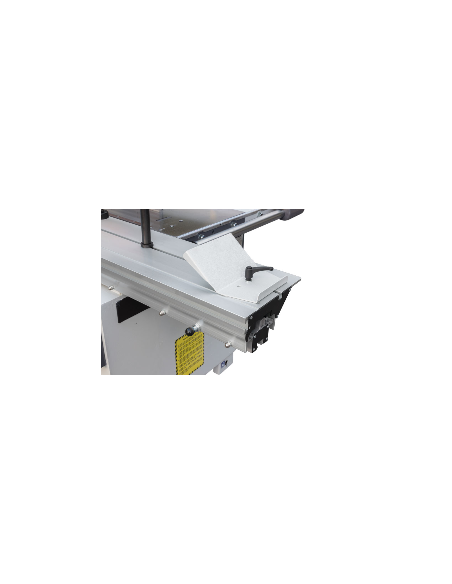

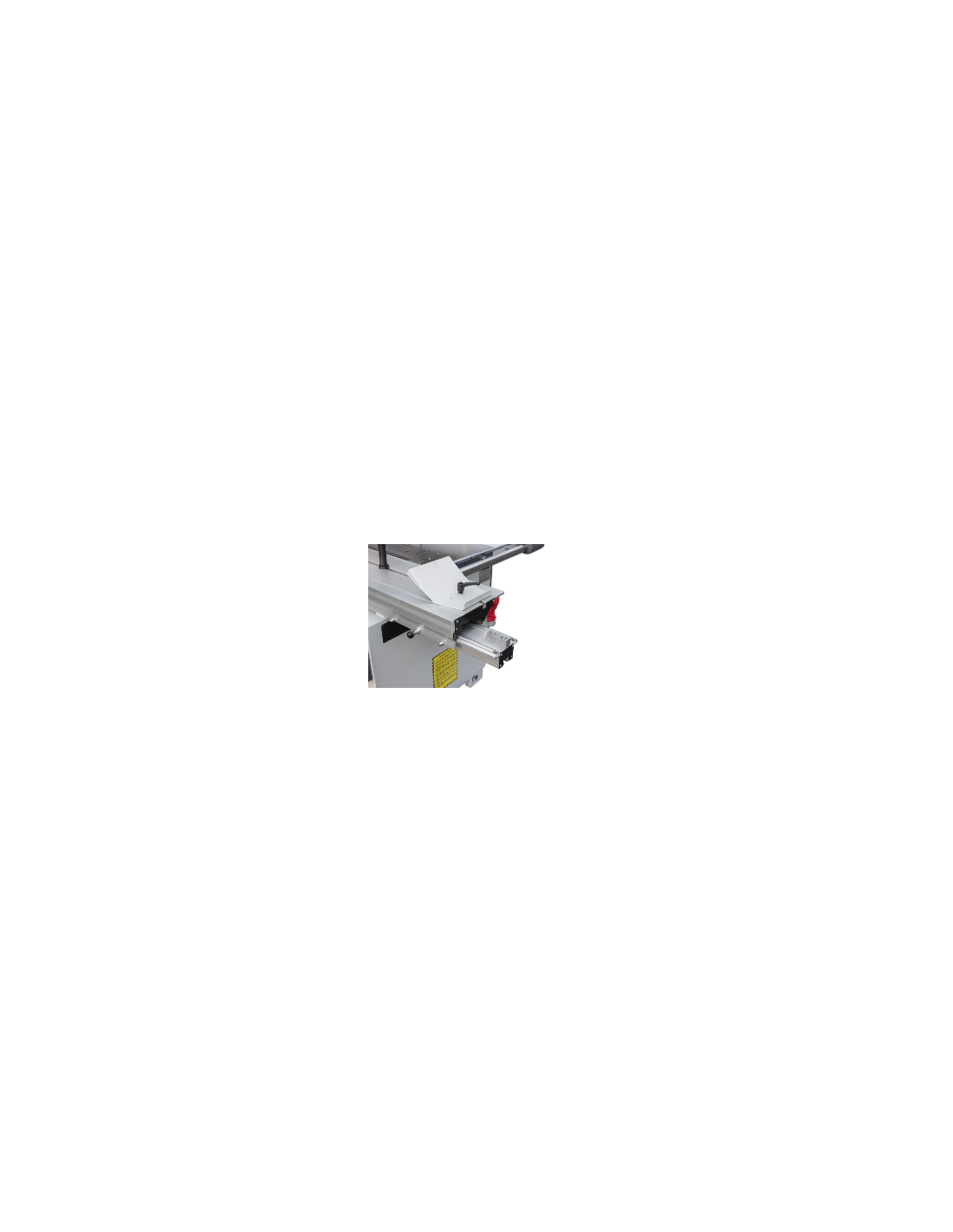

Chariot coulissant ras de lame 2000x285mm
Longueur de coupe 2000mm
Largeur de coupe 630
Vitesse 4000 t/min pour la lame et 8000t/min pour l'inciseur
Ø max. de la lame 315mm et Ø120 pour l'inciseur
Inclinable de 0 à 45°
Hauteur de coupe max à 90° : 102 mm, 72mm, à 45°

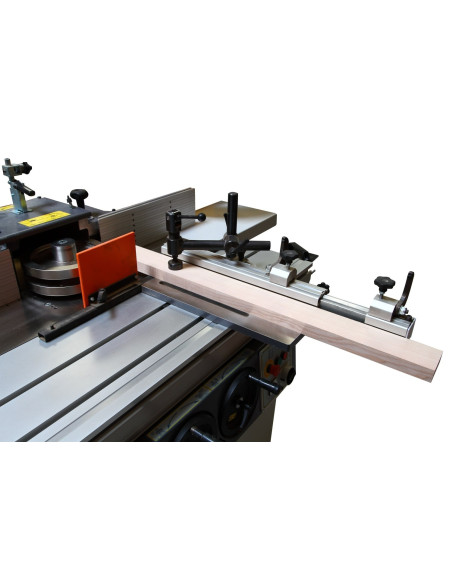

Cadre de chariot 900x600mm

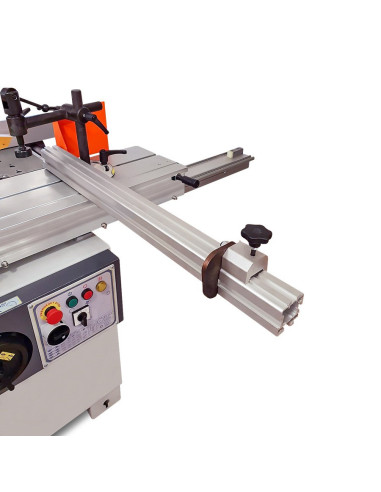

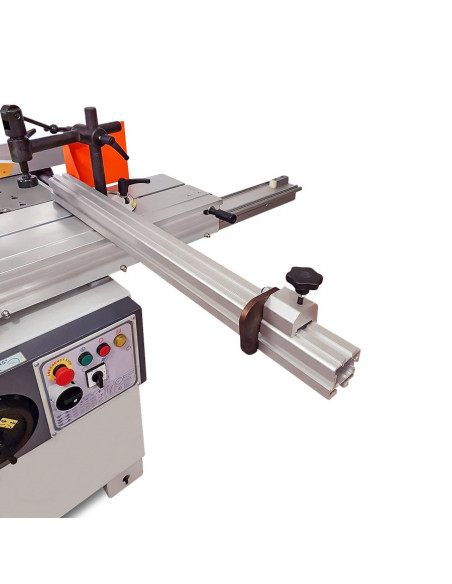

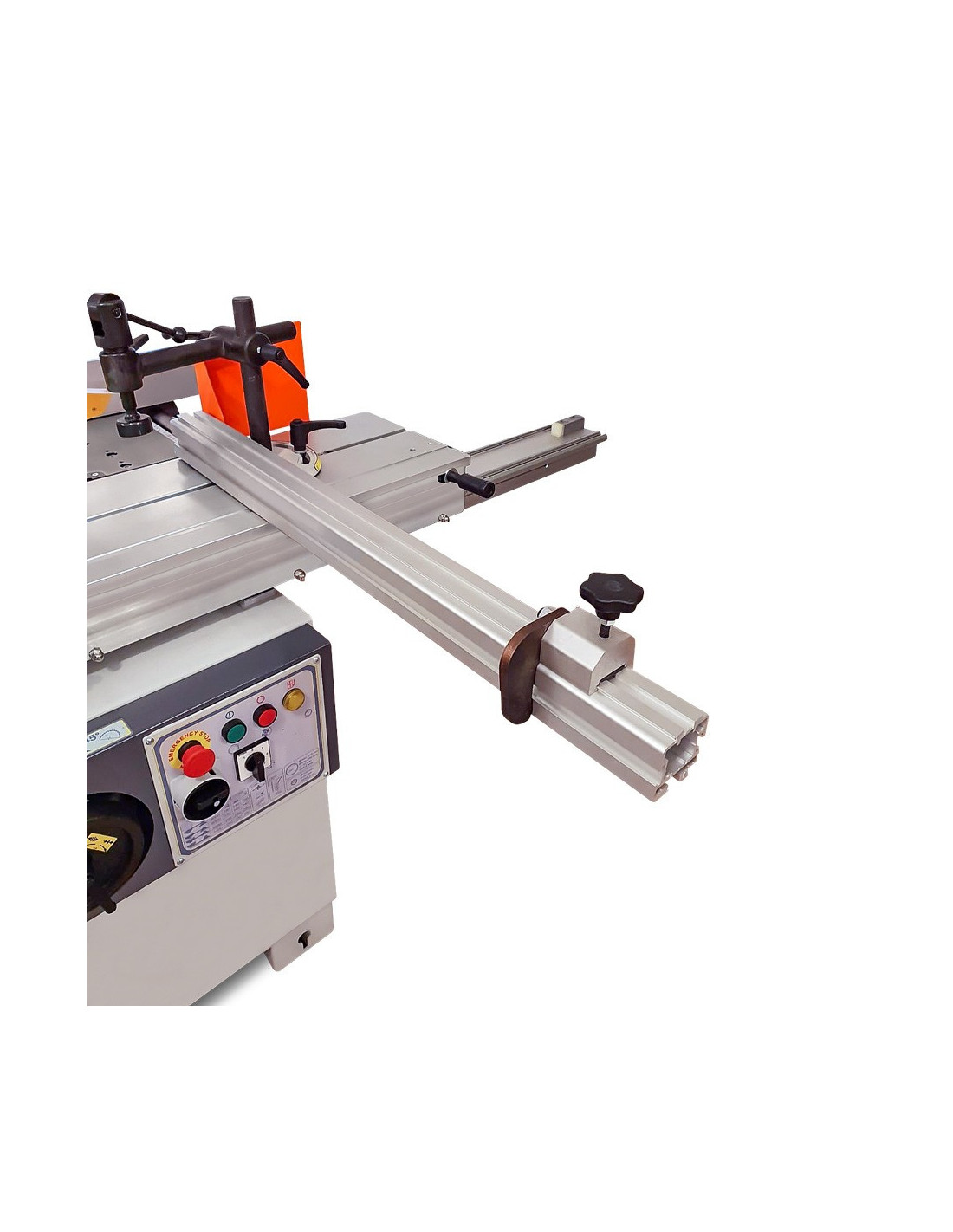

Règle télescopique (1200-2000), 2 butées et presseur excentrique
Moteur frein 3Kw/ 4CV, triphasé 380V/50Hz

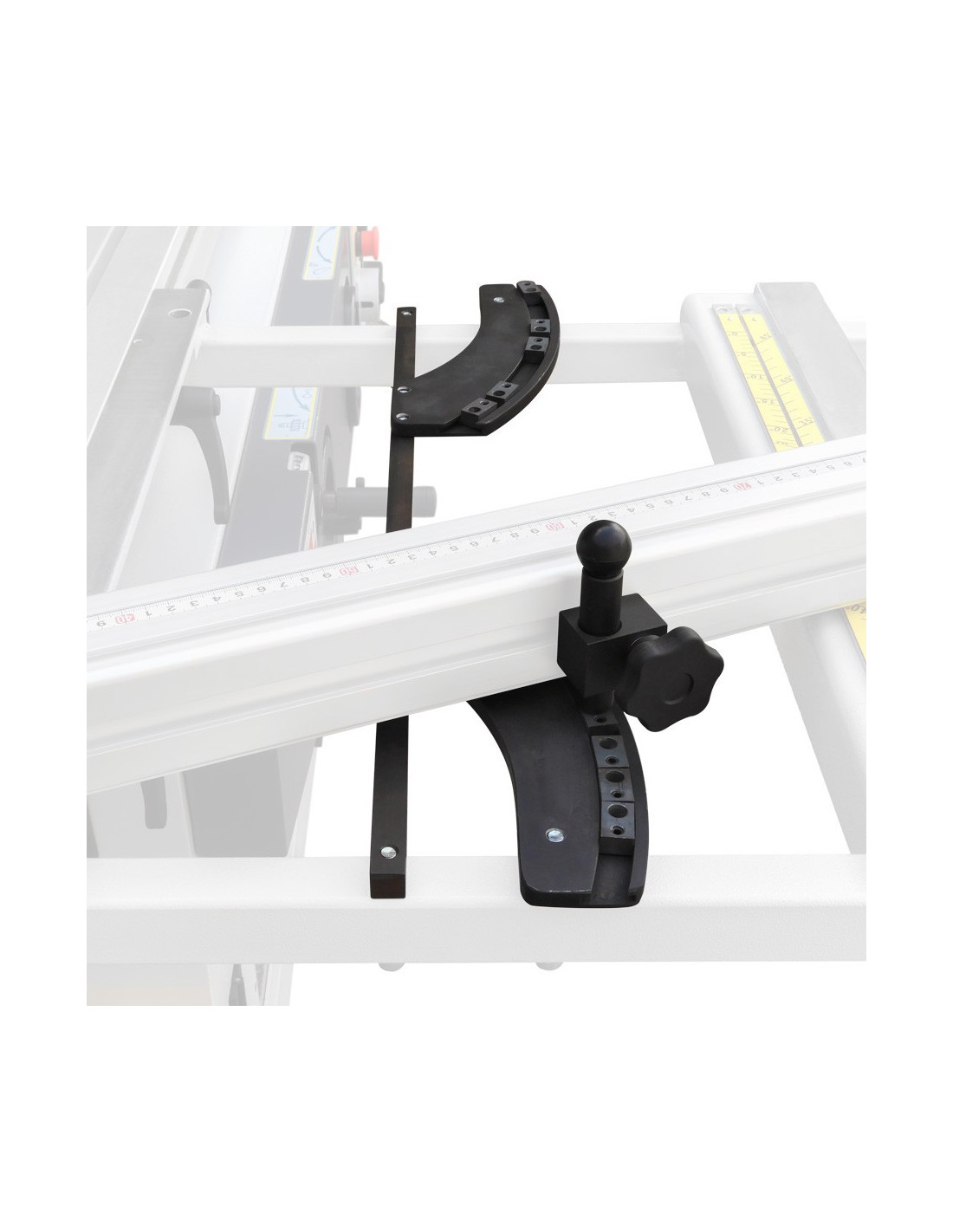

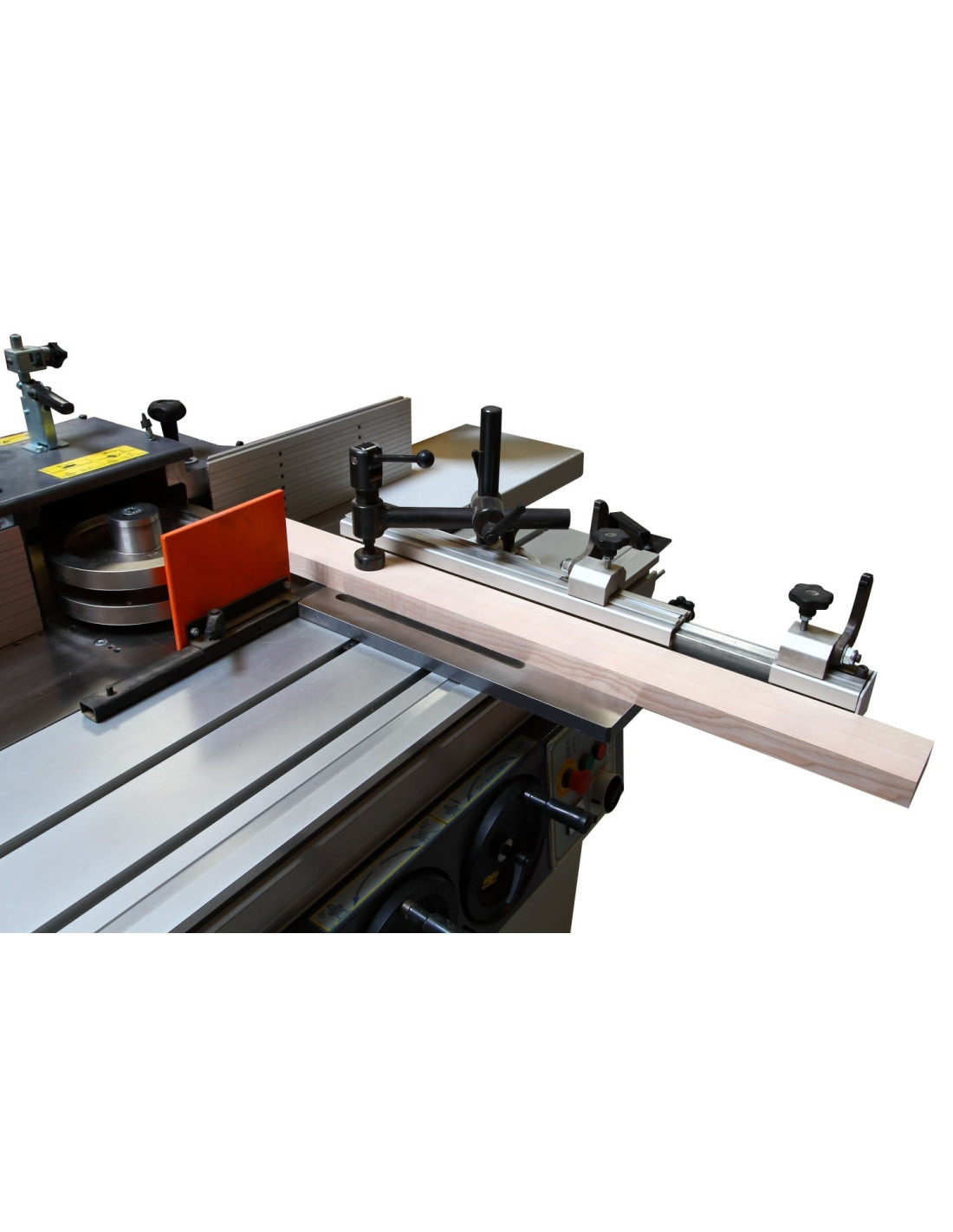

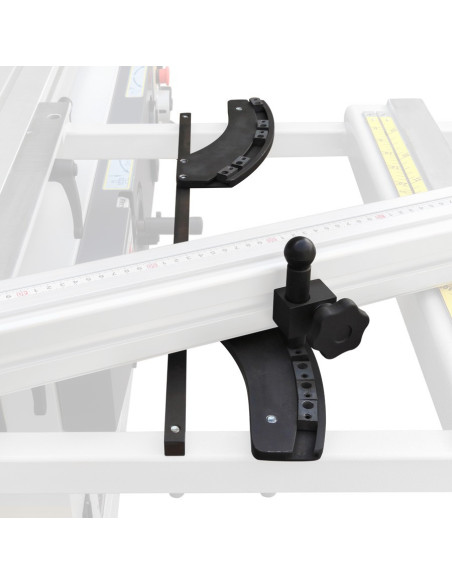

Livré avec guide d'onglet, presseur et indexation angulaire sur cadre de chariot
Toupie
Arbre fixe de Ø 30mm, longueur utile 125mm
Outil Ø 180mm maxi dans le puits et 200mm maxi dans le carter
4 vitesses 1800/3000/6000/8000 t/min
Livré avec guide à barrettes de sécurité
Carter à déplacement micrométrique et mémoire de position
Moteur frein 3Kw/4CV/50Hz, triphasé 380V
Prise asservie pour entraîneur

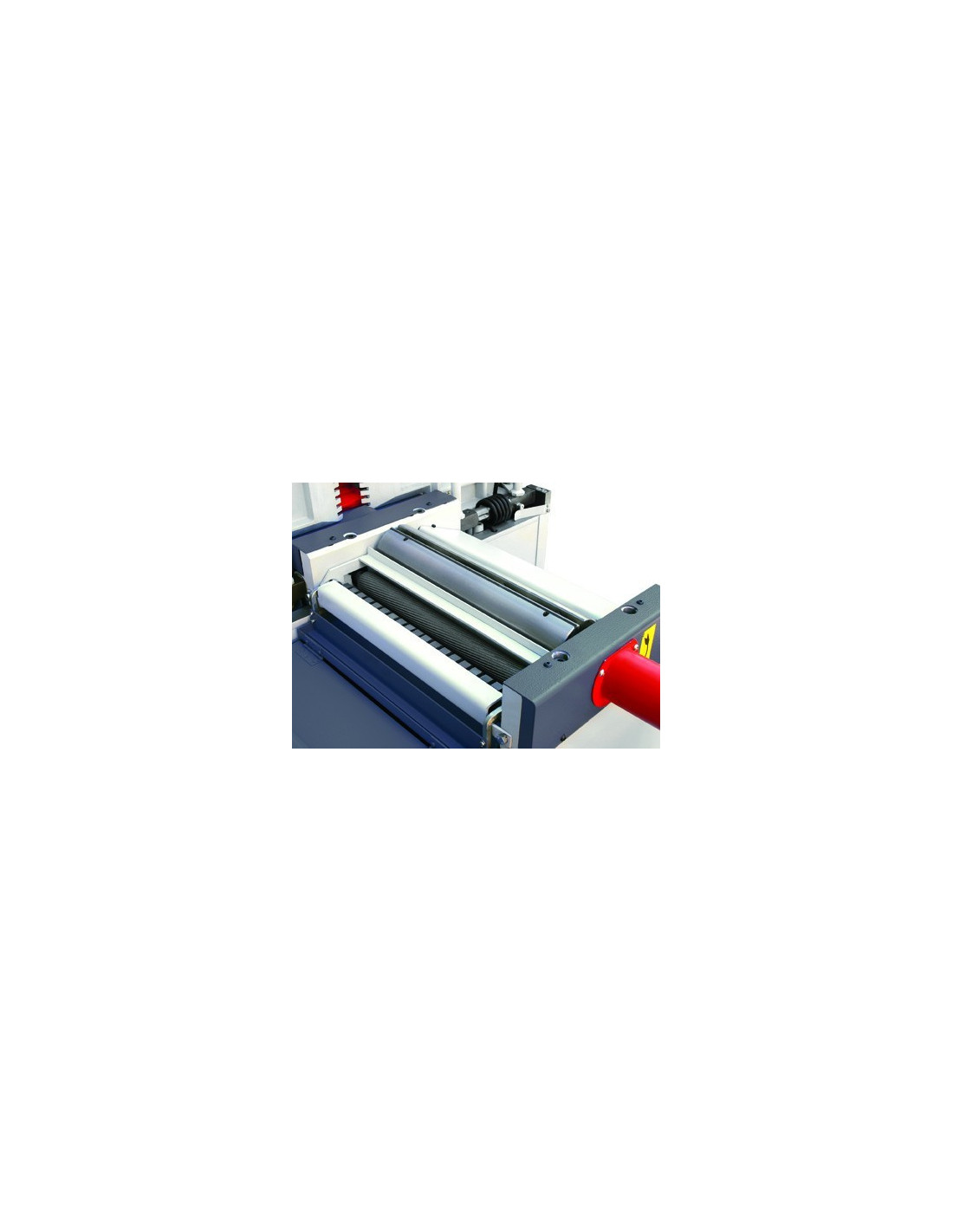

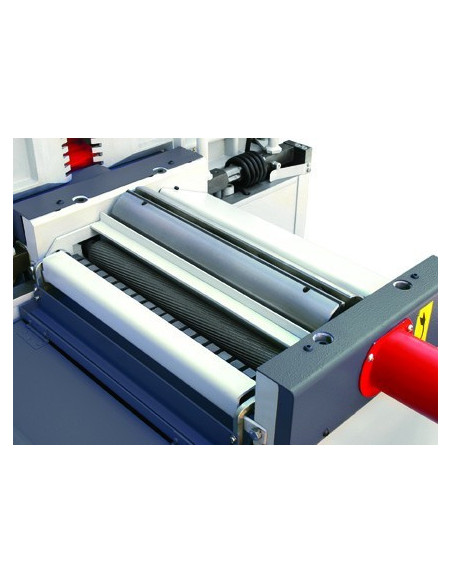

Dégau-rabot
Table dégau en fonte grise-longueur 1500mm
Largeur de dégauchissage 310mm
Table de rabotage 600x316mm
Hauteur de rabotage 230mm

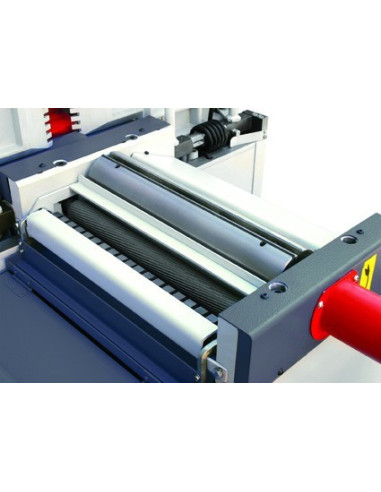

Arbre Ø 100mm 3 fers HSS
Vitesse d'avance 7m/min
Prise de copeaux max. 5mm (dégauchissage), 3mm (rabotage)
Rotation de l'arbre 5000 t/min
Guide perpendiculaire inclinable 90°-45°
Moteur 3Kw (4CV)/triphasé 380V/ 50Hz
Avance des bois débrayable
Sorties aspiration 4xØ120mm+ 1xØ60mm
Niveau sonore <85dB
Conforme CE
Poids env.650kg
Conforme CE
Livrée sans lame de scie
Options : Chariot 2 300mm / Dispositif à tenonner / Arbre hélicoïdal à plaquettes
Les vidéos sont celles de la dégauchisseuse raboteuse DG320TS et de la toupie scie TSP2000E. La combinée COMB320E est la réunion de ces deux machines.
